Конструкции парников. Изготовление парников



Рассмотрим конструкции и изготовление следующих парников: малого деревянного, большого (помидорного) парника из труб и парника с двойной пленкой. Все парники делают разборными, т. е, их полностью или частично убирают на зиму. Поэтому все узлы маркируют чтобы на следующий год парник вновь можно было легко собрать. Все соединения делают на шурупах, винтах и т. п. Возможно секционирование, тогда парник убирают на зиму секциями. Пленку на парник покупают по возможности толщиной до 0,3 мм. Ориентируют парник вдоль линии запад — восток.
Малый деревянный парник. Основным материалом для такого парника служат деревянные бруски сечением 40х50 мм и рейки сечением 30х40 мм.
Вначале делают расчет парника, исходя из ширины полотнища пленки. Допустим, имеется пленка шириной 2 м, значит, парник по длине будет накрываться двумя полотнищами. При скате в 30 ширина парника будет около 1,7 м, высота — 1,4 м.

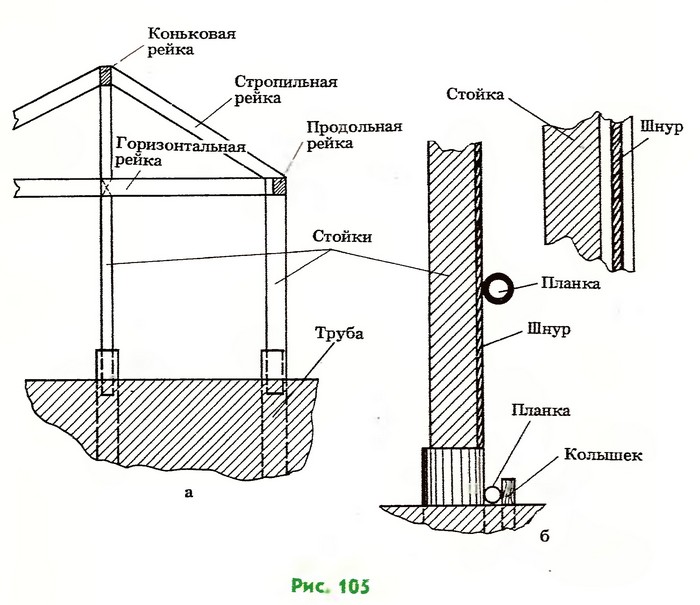

После расчета делают разбивку площадки с помощью шпагата, колышков и рулетки. По углам площадки и периметру с шагом 0,8 м вбивают в землю отрезки 1,5-дюймовых водопроводных труб длиной 35—40 см (рис. 105,а). Забивают их так, чтобы над поверхностью земли оставался отрезок высотой около 5 см. Эти трубы вставляют стойки из деревянных брусков. Все бруски спиливают с внешней стороны на четверть и к ним крепят боковые продольные рейки. При стыковке боковых продольных реек стык     должен находиться на одной из стоек.
Устанавливают две центральные стойки так же, как и боковые. Запиливают (выравнивают) их верхушки и к ним крепят верхнюю коньковую рейку. Затем закрепляют все стропильные рейки, запиливая их по месту.
На торцевых сторонах парника закрепляют поперечные горизонтальные рейки, Для большей прочности (если парник длиннее 3 м) ставят посередине дополнительную вертикальную стойку и поперечную горизонтальную рейку.
К верхней коньковой рейке с помощью накладок из дранки и гвоздиков прибивают два полотнища пленки. Пленку с северной стороны парника крепят ко всем прилегающим брускам и рейкам с помощью дранки и гвоздиков. Внизу у земли пленку прикапывают.
Полотно пленки южной стороны парника открывающееся.  Для  этого  по боковым  краям  полотнища делают карманы, сваривая пленку утюгом. В карман пропускают толстый шпагат. К нижнему обрезу полотнища прикрепляют планку сечением примерно 30х30 мм с закругленными ребрами. На эту планку наматывают пленку, когда открывают парник (рис. 105,6). По крайним стропильным рейкам и брускам мелкими гвоздиками прибивают шнур, которым обычно уплотняют окна.
При закрытом парнике полотнище, обтянутое с торцов шпагатом, который находится в карманах, плотно облегает стропильные рейки и бруски, обитые шнуром. Внизу планка фиксируется тремя колышками, забитыми у крайних и одной средней стойки (бруска).
Торцы парника обивают пленкой с помощью дранки и гвоздиков.
Большой (помидорный) парник. Большой парник, в котором можно работать в полный рост, мечта каждого огородника. Сооружение его недешево и трудоёмко, но оно оправдывает себя в климатических зонах, где помидоры не вызревают на открытом воздухе.
Расчет и разметка аналогичны предыдущему парнику. Материалы: желательно иметь дюралевые трубы диаметром 30—40 мм и 20 мм, но можно обойтись трубами одного диаметра. Толстые трубы идут на стойки, тонкие — на продольные связи.

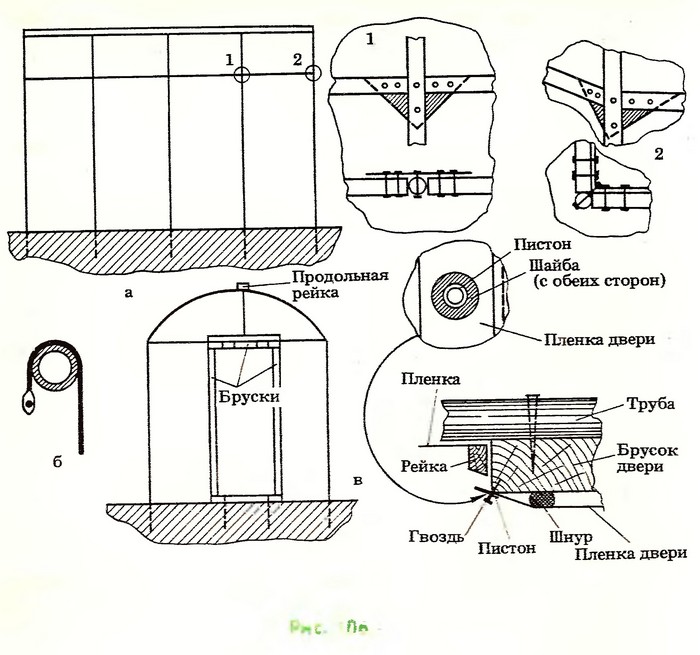

Общий вид каркаса и узлы соединения показаны на рис. 106,а. Остановимся на двух моментах: обтягивание каркаса пленкой и изготовление дверей.
Для торца, где нет двери, готовят полотнище пленки с карманом по всему периметру (рис. 106,6), кроме низа. Оно должно быть больше торца на 30—40 мм с каждой стороны. В карман вставляют подходящий шнур, закрепляя его внизу, у земли, слегка стягивают и надевают пленку на каркас.
Обтяжку торца, где находится дверной проем, делают так же, как и в предыдущем случае. К дверному проему, который делают из брусков, пленку крепят дранкой (тонкой рейкой) и гвоздиками, как это показано на рис. 106,в.
Полотнище двери имеет карманы с трех сторон.
На этих карманах ставят металлические пистоны через каждые 15 см. Верх прикрепляют рейкой и гвоздиками к проему. К дверному проему по периметру (по бокам и снизу) прибивают мягкий шнур и вбивают гвозди. Число их равно числу пистонов, они-то и удерживают полотнище двери в закрытом состоянии (при этом пленка плотно прилегает к шнуру).
Верх и бока парника обтягивают пленкой так же, как и в малом деревянном парнике. Наверху полотнища пленки прижимаются продольной рейкой, которую ставят на винтах. Внизу полотнища присыпают землей со всех сторон.
Парник с двойной пленкой. Эксплуатация пленочных парников показала, что даже при небольших заморозках один слой пленки не спасает растения от гибели. Приходится утеплять парник различными подсобными материалами. В частности, можно сделать парник с двойной пленкой.
Каркас для парника собирается из деревянных брусков и реек, как обычно, но обязательно усиливается фундамент. Трубы, которые держат каркас, лучше забетонировать. В этом случае каркас меньше перекашивается, а это важно при эксплуатации парника.
Натягивают (рис. 107,а) сначала внутреннюю пленку, затем внешнюю. Особо надо обратить внимание на натягивание внутреннего полотнища пленки на углах. Внутреннюю пленку можно не сваривать, но в этом случае слой на слой кладут с припуском и хорошо натягивают. Получается нормальное уплотнение.
Остановимся на самом сложном узле парника — открывающемся скате. На рис. 107,6 показан его общий вид (фрагмент), узлы и особенности устройства. Здесь надо отметить следующее. Обитый с обеих сторон пленкой отрывающийся скат поворачивается на двух болтах-осях. В открытом состоянии его фиксируют проволочной оттяжкой.
По всем соприкасающимся кромкам на открывающемся скате набиты дюралевые (толщиной 1,0— 1,5 мм) козырьки с наклеенным утеплителем из полосок шинельного сукна. В закрытом состоянии при правильном изготовлении парник надежно изолирован от окружающего холодного воздуха.
